耐圧防爆形マグハンマ
- 用途・特徴・仕様
- カタログ・図面
- 見積依頼
<用途>
ホッパーシュート、ダクト、タンク等に発生する付着・目詰まり・ラットホール・アーチング・ブリッジを解消防止します。
<特徴>
・電磁石のエネルギーを利用してピストンロッドを高速で移動させ、ホッパー等の設備内の粉体の付着やブリッジ等に強力な衝撃を与え、解消する為のハンマリング装置です。
・エアーは必要なく、交流(3相200V)で使用できます。
・完全密閉構造ですので、屋外や雰囲気の悪い場所でも使用できます。
・打撃回数は200万回(但し、SIC-3A型は100万回)を保証しております。打撃回数500万回をクリヤーした実績があり、高耐久性です。保証回数までのメンテナンスは一切不要です。
・マグハンマと専用盤との距離が最大100mまでほとんど衝撃力が落ちません。
・制御盤のツマミで簡単に衝撃力の調整ができます。
・連続打撃・休止時間の設定で自動運転が可能です。
・集中連打(最大10回)が可能で、付着払い落としに大きな効果を発揮します。
・外部からの連動信号による自動運転が可能です。
・高温設備(最高300℃、周囲は最高40℃条件)での使用が可能です(特殊:高温仕様)。
・オールSUS製の製作が可能です(特殊:耐蝕仕様)。
・CEマーク適合宣言製品が製作可能です(特殊:CE仕様)。
【耐圧防爆形の特長】
耐圧防爆形(ExdⅡBT4)でガス・蒸気等の危険箇所(1種危険場所・2種危険場所)で使用可能です。
<仕様>
型式 | 型式検定 合格番号 |
衝動力 | 重量 | 入力電流 AC220V |
|
(kg・m/sec) | 相当ハンマー (ポンド) |
(kg) | (A) | ||

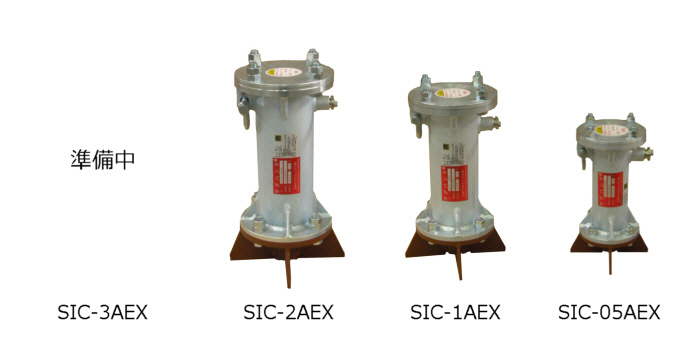

SIC-05AEX | 第TC18745 | 1.8 | 1 | 8 | 1.3 |
SIC-1AEX | 第TC18746 | 3.8 | 2 | 15 | 1.8 |
SIC-2AEX | 第TC18747 | 8.2 | 4 | 24 | 3.4 |
SIC-3AEX | 第TC18748 | 21.3 | 10 | 55 | 3.9 |
【備考】
1)ベースプレート、ボルト、ナット、シャックル類を1式付属致します。
2)マグハンマ本体と制御盤間のケーブルは5mを本体に接続済みです。
※ベースプレートは、角ホッパー/丸ホッパー/配管取付用を用意しております。発注時にご指定下さい。
※重量にはベースプレートは含みません。
【オプション】
1)落下防止用チェーン
2)チェーン用ブラケット

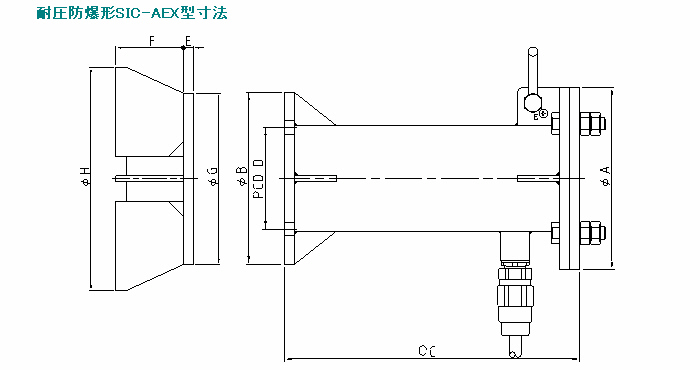

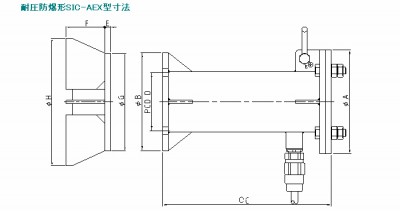

型式 | φA | φB | C | D | E | F | φG | H |
SIC-05AEX | 140 | 130 | 226 | 108 | 9 | 50 | 130 | 170 |
SIC-1AEX | 175 | 165 | 284 | 138 | 10 | 65 | 165 | 215 |
SIC-2AEX | 190 | 190 | 318 | 160 | 12 | 75 | 190 | 250 |
SIC-3AEX | 255 | 255 | 384 | 220 | 18 | 90 | 255 | 305 |
※PDFデータは、右クリック「保存」を選択しますとダウンロードすることができます。
カタログダウンロード
- 耐圧防爆形マグハンマダウンロード(402KB)
図面ダウンロード
- ログイン / 会員登録 していただくと、ダウンロードすることができます。
