モノとモノを分離させる NIPPON MAGNETICS

電磁式マグハンマ

p03

付着粉体払い落し、目詰まり防止のハンマリング装置

用途・特徴・仕様制御盤選定方法導入事例カタログ・図面見積依頼

<用途>

ホッパーシュート、ダクト、タンク等に発生する付着・目詰まり・ラットホール・アーチング・ブリッジを解消防止します。

<特徴>
・電磁石のエネルギーを利用してピストンロッドを高速で移動させ、ホッパー等の設備内の粉体の付着やブリッジ等に強力な衝撃を与え、解消する為のハンマリング装置です。
・エアーは必要なく、交流(3相200V)で使用できます。
・完全密閉構造ですので、屋外や雰囲気の悪い場所でも使用できます。
・打撃回数は200万回(但し、SIC-3A型は100万回)を保証しております。打撃回数500万回をクリヤーした実績があり、高耐久性です。保証回数までのメンテナンスは一切不要です。
・マグハンマと専用盤との距離が最大100mまでほとんど衝撃力が落ちません。
・制御盤のツマミで簡単に衝撃力の調整ができます。
p03mag_feature
・連続打撃・休止時間の設定で自動運転が可能です。
・集中連打(最大10回)が可能で、付着払い落としに大きな効果を発揮します。
・外部からの連動信号による自動運転が可能です。
・高温設備(最高300℃、周囲は最高40℃条件)での使用が可能です(特殊:高温仕様)。
・オールSUS製の製作が可能です(特殊:耐蝕仕様)。
・CEマーク適合宣言製品が製作可能です(特殊:CE仕様)。
【ピストン型の特長】
回転ミキサー等のマグハンマを溶接取付ができない回転体への打撃に使用できます。

目詰まり付着

p03figure

<仕様>

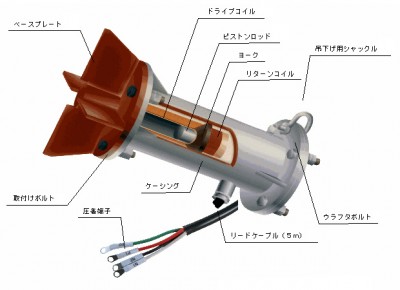

p03mg

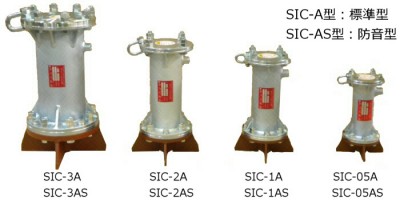

間接打撃式マグハンマ(標準型、防音型)

p03mag_kansetsu_sic

型式構造衝動力重量入力電流
AC220V
(kg・m/sec)相当ハンマー
(ポンド)
(kg)(A)
SIC-05A完全密閉型
(間接打撃式)
1.8171.3
SIC-1A3.82131.8
SIC-2A8.24223.4
SIC-3A21.310523.9
SIC-05AS完全密閉型
(間接打撃防音式)
1.30.771.3
SIC-1AS2.71.5131.8
SIC-2AS5.73223.4
SIC-3AS14.97523.9

【備考】
1)ベースプレート、ボルト、ナット、シャックル類を1式付属致します。
2)マグハンマ本体と制御盤間のケーブルは5mを本体に接続済みです。
※ベースプレートは、角ホッパー/丸ホッパー/配管取付用を用意しております。 発注時にご指定下さい。
※重量にはベースプレートは含みません。

【オプション】
1)落下防止用チェーン
2)チェーン用ブラケット

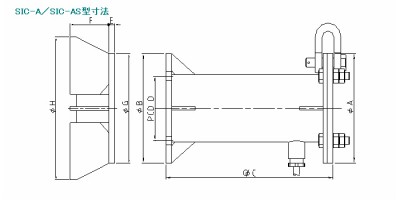

mag_kansetsu_sic03

型式φAφBCDEFφGH
SIC-05A
SIC-05AS
130130226108950130170
SIC-1A
SIC-1AS
1651652841381065165215
SIC-2A
SIC-2AS
1901903181601275190250
SIC-3A
SIC-3AS
2552553842201890255305

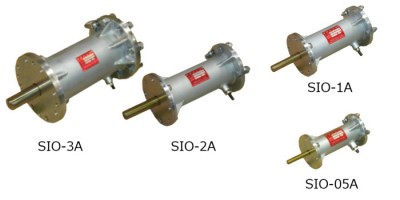

直接打撃式マグハンマ(ピストン型)

p03mag_chokusetsu_sio

型式構造衝動力重量入力電流
AC220V
(kg・m/sec)相当ハンマー
(ポンド)
(kg)(A)
SIO-05Aピストン型
(直接打撃式)
1.8171.3
SIO-1A3.82131.8
SIO-2A8.24223.4
SIO-3A21.310523.9

【備考】
1)ボルト、ナット、シャックル類を1式付属致します。
2)マグハンマ本体と制御盤間のケーブルは5mを本体に接続済みです。

【オプション】
1)落下防止用チェーン
2)チェーン用ブラケット

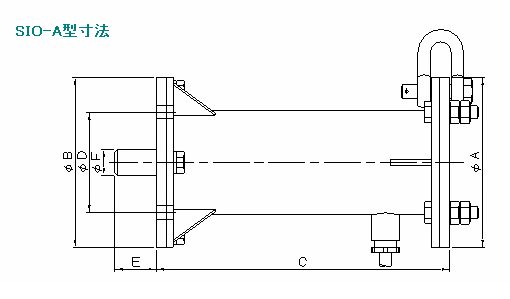

p03mag_chokusetsu_sio03

型式φAφBCDEF
SIO-05A1301302261089017
SIO-1A16516528413811425
SIO-2A19019031816012832
SIO-3A25525538422015145

YouTube 日本マグネティックス株式会社チャンネルにて、この製品の動画を配信中です。

マグハンマ制御盤

p03mag_controll_sb

制御盤型式構造電源動作衝動力
可変範囲
重量マグハンマ使用台数
(kg)05A1A2A3A
SB-1A型屋内防塵
構造
AC200/220V
50/60Hz
3相
自動回路および連動動作
打撃回数1回〜10回可変
休止時間30秒〜10分可変
50〜100%73211
SB-2A型6422

p03mag_controll_sb03

マグハンマ制御ユニット

p03mag_controll_sn

制御盤型式構造電源動作衝動力
可変範囲
重量マグハンマ使用台数
(kg)05A1A2A3A
SN-1A型制御ユニットAC200/220V
50/60Hz
3相
外部信号動作
打撃間隔1回/1秒
50〜100%13211
SN-2A型6422
SN-1AM型自動回路および連動動作
打撃回数1回〜10回可変
休止時間30秒〜10分可変
13211
SN-2AM型6422

p03mag_controll_sn03

マグハンマ特殊制御盤

p03mag_controll_sb_special

制御盤型式構造電源動作衝動力
可変範囲
重量マグハンマ使用台数
(kg)05A1A2A3A
SB-1AX型屋外防水
防塵構造
AC200/220V
50/60Hz
3相
自動回路および連動動作
打撃回数1回〜10回可変
休止時間30秒〜10分可変
50〜100%253211
SB-2AX型6422
SB-1AT型屋内防塵
構造
トランス内蔵型
AC400/440V
50/60Hz
3相
503211
SB-2AT型706422
SB-1ATX型屋外防水
防塵構造
トランス内蔵型
603211
SB-2ATX型806422

注1)400V以外の異電圧(トランス内蔵型)仕様の制御盤も製作致します。
注2)上記以上のマグハンマ多数制御の集中制御盤も製作致します。
注3)上記の専用制御盤は、非危険場所での設置となります。
注4)危険場所では、耐圧防爆型スイッチボックス(オプション)での運転が可能です。

p03mag_controll_sb_special04

型式構造WHCDEFd
SB-1AX型屋外防水
防塵構造
50053022220055038012
SB-2AX型
SB-1AT型屋内防塵
構造
トランス内蔵型
50060025055040014
SB-2AT型60060030065040014
SB-1ATX型屋外防水
防塵構造
トランス内蔵型
50073027225055050014
SB-2ATX型60083032230065060014

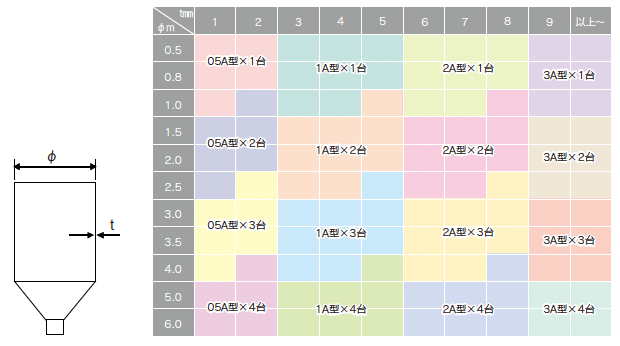

ホッパーでの選定

ホッパー等の形状・寸法および製品の目詰まり具合、そのほか粉体の特性・形状・含水率等によっても異なりますが、マグハンマ選定のおおよその目安として右表のように型式および台数を推奨致します。
選定の基準としては、ホッパーの板厚(t)でマグハンマの型式を選定し、ホッパーの大きさ(φ)でマグハンマの台数を決定します。
マグハンマは衝撃力の調節が可能なため、大きい方の機種を選定いただければ万全です。

p03choice

配管での選定
配管サイズ外型肉厚推奨型式
500A20B508.0mm7.9mmSIC-3A
450A18B457.2mm7.9mm
400A16B406.4mm7.9mm
350A14B355.6mm7.9mm
300A12B318.5mm6.9mmSIC-2A
250A10B267.4mm6.6mm
200A8B216.3mm5.8mm
150A6B165.2mm5.0mmSIC-1A
125A5B139.8mm4.5mm
100A4B114.3mm4.5mmSIC-05A
100A以下4B以下
業界別実績
業種対象物
製鉄・非鉄金属・鋳物鉄鉱石、銅鉱石、金製錬、焼結原料、製鉄原料、集塵粉、スラグ、燃焼灰、石炭、亜鉛、亜鉛華、亜鉛鉱粉末、鉛、クローム、アルミナ、鋳物砂、チタン、ペレット
石炭・コークス石炭、微粉灰、コークス
窯業・土木セメント、アルミナセメント、ガラス、石膏、ガラスビン原料、シリカ、窯業原料、陶土、砕石、石灰、石灰石、生石灰
化成品・薬品塩水化学、ソーダ灰、肥料、洗剤、電池材料、マグネシウム、塩化マグネシウム、洗剤、塗料、添加剤
食品・飼料飼料、砂糖、塩、製氷、精米、製麦、カレー粉、チップス、コーヒー、チョコレート、タマゴ、コーンスターチ、小麦粉
機械設備電気集塵機、サイクロン、バグフィルタ、焼却炉、製氷/製雪設備、砕石設備、石灰運搬船、計量ホッパー、飼料サイロ、スプレードライヤ
その他研磨材、セラミック、フェライト、カーボン、ゴム、タイヤ、樹脂、染料、バルブ、繊維、消石灰、焼石灰、焼却灰

【マグハンマ取付事例】

p03sample

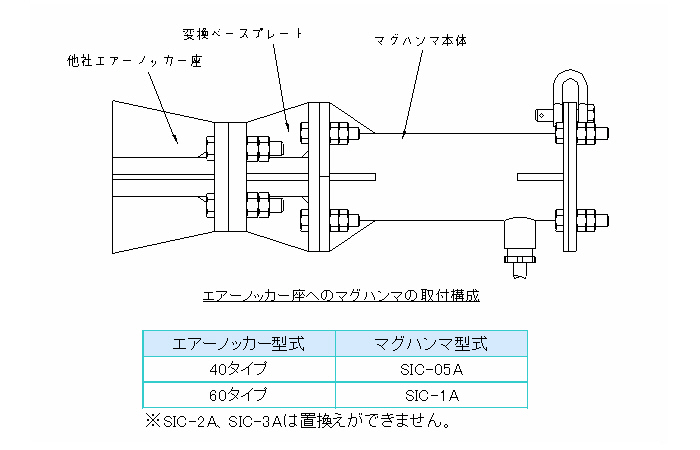

エアー式から切替

既設のエアーノッカー座から、変換ベースプレートを使用すれば、マグハンマへの置換が可能です。

p03mag_exchange
【置換によるメリット】
・環境(埃、湿気など)に影響されず耐久性が向上します(約2倍以上)
・設備の事情(エアー漏れ、設置距離100m近いなど)では衝撃力はほとんど変わりません。
・衝撃力の調整が専用盤で自在にできます。
・メンテナンス(部品交換)が不要です。
